分量接口
分量接口是一种模拟视频信号，已被分成两个或多个分量通道。 在流行的使用中，它指的是作为三个独立信号传输或存储的一种分量模拟视频 (CAV) 信息。 分量接口可以与复合视频形成对比，在复合视频中，所有视频信息被组合成一个用于模拟电视的信号。 与复合电缆一样，分量视频电缆不传输音频，通常与音频电缆配对使用。

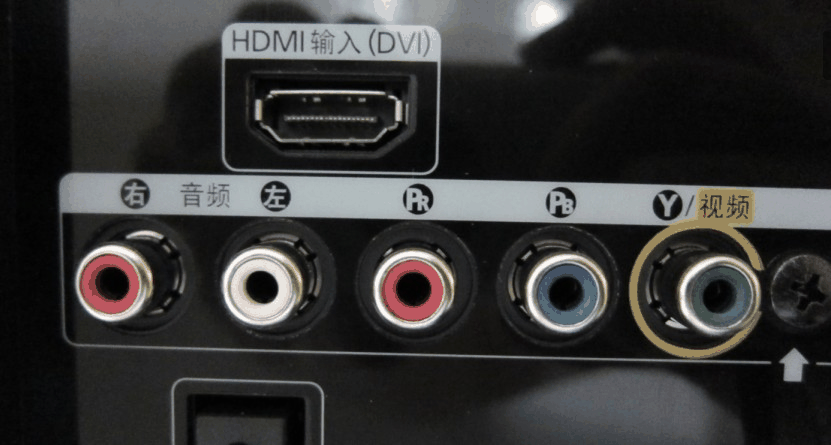

在没有任何其他限定的情况下使用时，术语分量视频通常是指在 1990 年代到 2000 年代的模拟高清电视和相关设备上发现的具有同步亮度 (Y) 的模拟 YPBPR 分量视频，当时它们在很大程度上被 HDMI 和其他 全数字标准。 设备上的分量接口电缆及其 RCA 插孔连接器通常采用红色、绿色和蓝色颜色编码，但信号不是 RGB。 YPbPr 分量视频可以无损地转换为内部驱动显示器的 RGB 信号； 编码很有用，因为 Y 信号也适用于黑白显示器。
模拟分量视频
在显示设备（例如，阴极射线管；CRT）上再现视频信号是一个简单的过程，但由于信号源众多而变得复杂。 DVD、VHS、计算机和视频游戏机都使用不同的方法存储、处理和传输视频信号，而且通常每一种都会提供不止一种信号选项。 保持信号清晰度的一种方法是分离视频信号的分量，使它们不会相互干扰。 以这种方式分离的信号称为分量视频。 S-Video、RGB 和 YPBPR 信号由两个或多个独立的信号组成，因此都是分量视频信号。 对于大多数消费级视频应用，使用使用 BNC 或 RCA 连接器模拟分量视频的常见三电缆系统。 典型格式为 480i（480 行可见，NTSC 525 行）和 576i（576 行可见，PAL 625 行）。 对于个人计算机显示器，15 针 DIN 连接器（IBM VGA）提供的屏幕分辨率包括 640×480、800×600、1024×768、1152×864、1280×1024。
RGB 模拟分量视频
各种 RGB（红、绿、蓝）模拟分量视频标准（如 RGBS、RGBHV、RGsB）不使用压缩，对颜色深度或分辨率没有实际限制，但需要大带宽来承载信号并包含大量 冗余数据，因为每个通道通常包含许多相同的黑白图像。 曾几何时，计算机通过 VGA 端口提供此信号。 许多电视，尤其是在欧洲，通过 SCART 连接器使用 RGB。 所有街机视频游戏，除了早期的矢量和黑白游戏，都使用 RGB 显示器。
除了红色、绿色和蓝色信号外，RGB 还需要两个额外的信号来同步视频显示。 使用了几种方法：
- 复合同步，其中水平和垂直信号在单独的导线（RGBS 中的 S）上混合在一起
- 独立同步，其中水平和垂直各在各自的线路上（RGBHV 中的 H 和 V；也使用首字母缩写词 HD/VD，表示水平偏转/垂直偏转）
- 绿色同步，其中复合同步信号叠加在用于传输绿色信号（SoG、Sync on G 或 RGsB）的线上。
- 红色同步或蓝色同步，复合同步信号覆盖在红色或蓝色线上
- 复合同步（不要与复合同步混淆），通常用于复合视频的信号与 RGB 信号一起使用，仅用于同步目的。
- 在亮度上同步，其中来自 S-Video 的 Y 信号与 RGB 信号一起仅用于同步目的。
复合同步在欧洲 SCART 连接方案中很常见（使用引脚 17 [接地] 和 19 [复合输出] 或 20 [复合输入]）。 RGBS 需要四根线——红色、绿色、蓝色和同步线。 如果使用单独的电缆，同步电缆通常为黄色（复合视频的标准）或白色。
单独同步最常见于 VGA，在全球范围内用于模拟计算机显示器。 这有时称为 RGBHV，因为水平和垂直同步脉冲在不同的通道中发送。 这种模式需要五个导体。
如果使用单独的电缆，同步线通常为黄色 (H) 和白色 (V)、黄色 (H) 和黑色 (V)，或灰色 (H) 和黑色 (V)。
Sync on Green (SoG) 不太常见，虽然一些 VGA 显示器支持它，但大多数不支持。 索尼是 SoG 的大力支持者，他们的大多数显示器（以及他们的 PlayStation 系列视频游戏机）都使用它。 与使用复合视频或 S-video 的设备一样，SoG 设备需要额外的电路来从绿线上移除同步信号。
