转换开关

转换开关是开关的一种，又可以被称为组合开关，在我们生活中是被经常使用的到的，其指的是利用一种可供两路或两路以上电源或负载转换用的开关，其操作采用的是左右旋转的平面操作，其多节触头组合而成，在电器的使用设备中，一般常用于分断电路和非频繁地接通，接通电源和负载，测量三相电压以及控制小容量异步电动机的正反转和星三角起动等。这些部件通过螺栓紧固为一个整体。

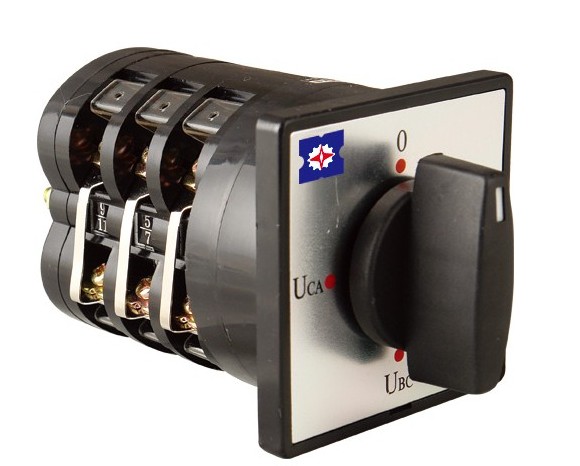

转换开关的是通过其部件从而紧固成一个开关整体，接触系统是由数个装嵌在绝缘壳体内的静触头座和可动支架中的动触头构成。动触头是双断点对接式的触桥，在附有手柄的转轴上，随转轴旋至不同位置使电路接通或断开。定位机构采用滚轮卡棘轮结构，配置不同的限位件，可获得不同档位的开关。转换开关由多层绝缘壳体组装而成，可立体布置，减小了安装面积，结构简单、紧凑，操作安全可靠。

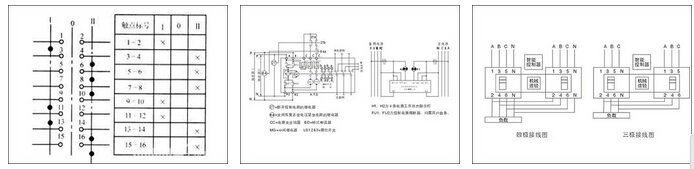

关于转换开关的接线图，其是转换开关是按照其接线路的不同要求其拥有不同的接法线路图，以适应不同电路的要求。(上图皆为转换开关接线图形式的一种)

在控制和测量系统中，采用转换开关可进行电路的转换。例如电工设备供电电源的倒换，电动机的正反转倒换，测量回路中电压、电流的换相等等。用转换开关代替刀开关使用，不仅可使控制回路或测量回路简化，并能避免操作上的差错，还能够减少使用元件的数量。

转换开关可用于电路的控制、点击控制、测试设备以及主令控制器开关等等用途， 转换开关一般可用于交流电在50HZ以及电压在380V以下、直流电在200V以下以及电路中转换电气控制线路和电气测量仪表，其在用作手动的时候可以通过不频繁接通或分断电路，换接电源或负载，可承载电流一般较大。
