钙钛矿半导体
词条百科 2

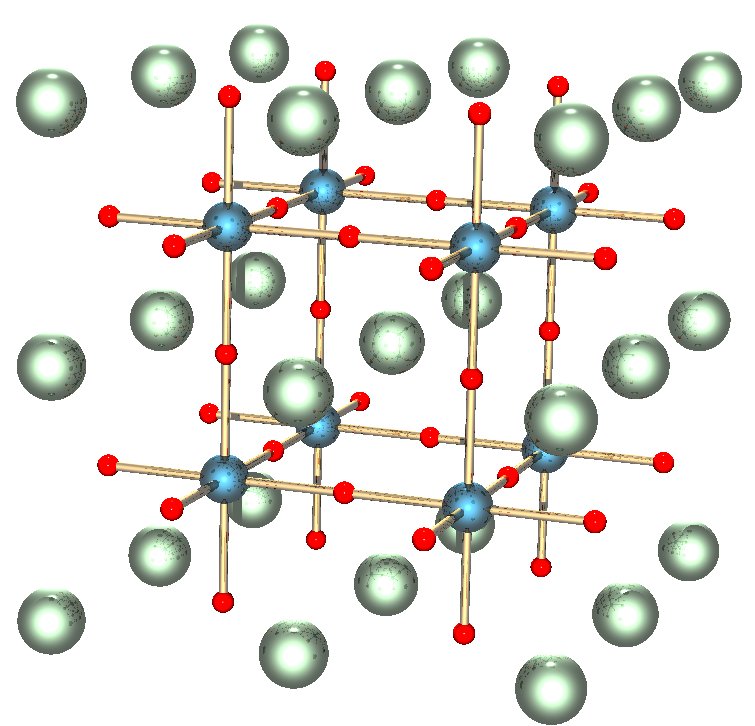

钙钛矿半导体 ,钙钛矿结构具有(有机无机复合层状钙钛矿化合物)半导体在太阳能电池和半导体激光器的下一代如光半导体装置被期待作为。
包含碘化锡作为无机骨架并与有机阳离子结合的层状化合物是其电子结构(带隙或带宽)可以由有机阳离子控制的半导体。金属卤化物类似物通常显示出很少的导电性,而碘化锡体系通过掺杂显示出高导电性。

卤化铅半导体(CH3NH3PbI3)于2009年首次被报道为太阳能电池材料。 2016年,据报道转换效率高达21.0%。由于可以通过印刷技术制造,因此预计价格会更低。
除了太阳能电池以外,还发现了用作发光二极管和半导体激光器的潜力,并且有望进一步研究。由于可以通过印刷技术来制造,因此如果通过喷墨等将用于RGB的每种颜色的钙钛矿半导体材料施加到基板上,则可以制造不需要滤色器的柔性大面积显示器以用于数字标牌。
2014年,剑桥大学卡文迪许学院的 Richard Friend爵士团队和牛津大学的 Snaith 团队展示了钙钛矿太阳能电池在光吸收和发光性能方面均优于。
