有源负载

有源负载或动态负载是用作电流稳定非线性电阻器的组件或电路。

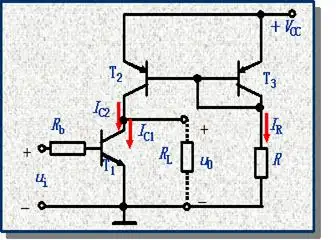

在电路设计中，有源负载是由有源器件（例如晶体管）组成的电路元件，旨在呈现高小信号阻抗但不需要大的直流电压降，如果使用大电阻器则会发生这种情况。 这样大的 AC 负载阻抗可能是理想的，例如，以增加某些类型放大器的 AC 增益。 最常见的有源负载是电流镜的输出部分，并以理想化的方式表示为电流源。 整个电流源包括恒压源（下图中的电源VCC），通常只有一个恒流电阻是其中的一部分。

在电子测试设备领域，有源负载用于自动测试电源和其他电源，以确保它们的输出电压和电流在从空载到xxx负载的一系列负载条件下都在其规格范围内 .

一种测试负载的方法是使用一组不同值的电阻器和人工干预。 相比之下，有源负载向源提供一个电阻值，该电阻值由电子控制改变，可以通过模拟调节设备（例如多圈电位器）或在自动测试设置中通过数字计算机来改变。 为了测试电源的瞬态响应，负载电阻通常可以快速变化。

就像电阻器一样，有源负载将电源的电能转化为热能。 因此，有源负载中的散热设备（通常是晶体管）必须设计成能够承受由此产生的温度升高，并且通常通过散热器进行冷却。

为了更加方便，有源负载通常包括用于测量提供给输入的电流和电压的电路，并且可以在数字读数上显示这些测量值。
