矢量信号发生器

矢量信号发生器（信号源），覆盖射频微波频段，针对需要数字调制信号的应用，还可以具备矢量调制性能，通过内置或外部IQ调制产生各种标准制式或任意波形信号，还可以根据用户需要编辑、下载配置所需要的波形，进行各种复杂信号模拟。

• 频率范围：9kHz~44GHz
• 单/双通道
• 内部宽带基带信号发生器
• 基带集成PSKMSKAPSKQAM等常用数字调制信号
• 提供各种主流数字通信标准波形发生软件，支持自定义的波形文件
• 高频谱纯度、大动态范围信号输出
• 触摸屏与实体按键结合，采用框图结构，操作直观

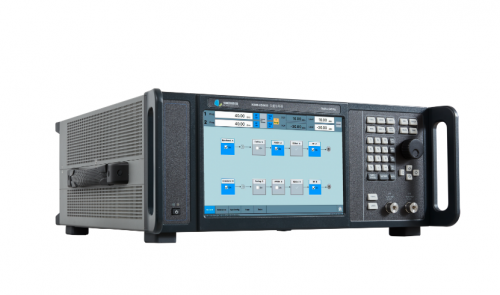

KSW-VSG02 是新型宽带矢量信号发生器（信号源），可用于产生 5G NR，LTE，WLAN IEEE 802.11 ac/ax，以及宽带多载波和多标准无线电信号，广泛用于移动通信系统测试、 雷达性能综合评估、高性能接收机测试和元器件参数测试等方面， 覆盖航空、航天、雷达、通信以及导航设备等众多领域。

• 频率范围：9KHz~6GHz，9KHz~20GHz，9KHz~40GHz，9KHz~44GHz
• 内部基带xxxIQ Sample rate：

1) 1.5GHz@Fc≤3GHz；

2) 3.OGHz@Fc＞3GHz

• IQ波形xxx存储空间：2G Sample
• 频率切换速率：≤20ms
• 杂散抑制：

1)≤-75dBc@ F <= 6GHz；

2)≤-62dBc@ F <= 20GHz；

3)≤-55dBc@ F <= 44GHz

• 谐波抑制：≤-30dBc
•  EVM：< 0.5% @典型值： BW = 200MHz，QPSK
•  ACLR：

1) < -68dBc@WCDMA 64DPCH  1.8~2.2GHz

2) < -53dBc@5G NR, FR1,100M ,256QAM

• 带内平坦度：≤±1.0dB @ BW＜2GHz
• 频率准确度 / 频率稳定度：≤1×10-9 /day

≤1×10-7/year

• 相位噪声：

1) < -140dBc@F = 1GHz，  20KHz SSB；  (标配)

2) < -120dBc@F = 10GHz， 20KHz SSB； (标配)

3) < -146dBc@F = 1GHz，  20KHz SSB； (低相噪选件)

4) < -130dBc@F = 10GHz， 20KHz SSB； (低相噪选件)

• 脉冲调制：关断比＞80dB，上升/下降时间＜10ns
• 窄带脉冲：30ns
• 输出功率分辨率：0.01dB
• 输出功率精度：

1) < 0.6dB@ F <= 6GHz,  Pout >= -100dBm；

2) < 0.9dB@ F <= 20GHz, Pout >= -100dBm；

3) < 1.2dB@ F <= 40GHz, Pout >= -100dBm

• 输出功率动态范围：

1) -120～+16dBm(PEP)@100KHz-10MHz；

2) -120～+22dBm(PEP)@10MHz~20GHz

3) -120～+20dBm(PEP)@20GHz~40GHz

4) -120～+12dBm(PEP)@40GHz~44GHz

• 支持触发输入输出,参考时钟输出：10MHz，100MHz
• 外部参考时钟输入：5~100MHz
• 外部控制接口：LAN，SCPI指令
• 尺寸：19寸4U上架规格
