DSL滤波器

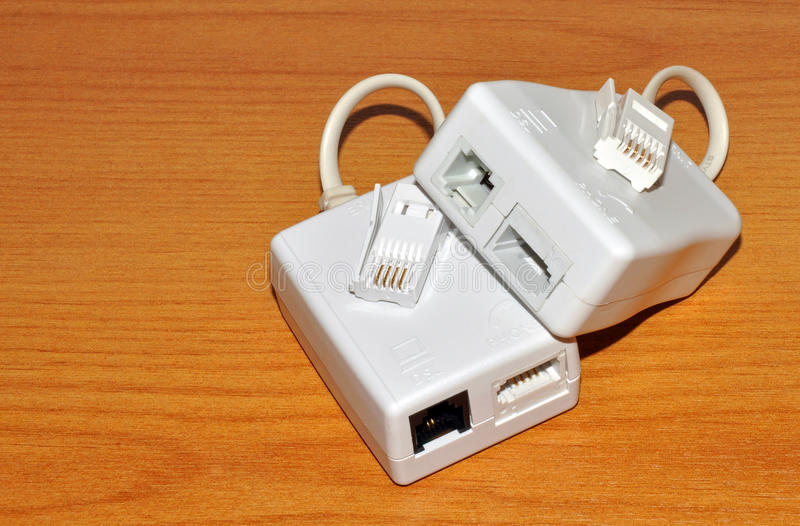

DSL滤波器，是一个模拟低通滤波器的模拟设备（例如电话或模拟调制解调器）和一个之间设置普通老式电话服务（POTS）线路。DSL滤波器可防止此类设备与连接到同一线路的数字用户线路（DSL）服务之间的干扰。如果没有DSL滤波器，则在其频率范围顶部的模拟设备发出的信号或回波会降低性能并造成DSL服务的连接问题，而在其范围底部的DSL服务发出的信号或回声会导致线路噪声和其他模拟设备问题。

Vic Charlton于1996年在加拿大运营开发协会工作时首次描述了用于ADSL的低通滤波器的概念：所有电话上的低通滤波器。

DSL滤波器是无源设备，不需要电源即可工作。一些高质量的滤波器可能包含有源晶体管以改善信号。

高品质和低品质滤波器之间的主要区别在于，除了电容器、电阻器和铁氧体磁芯等常见组件外，高品质（且价格更高）有源滤波器中使用了晶体管。无源滤波器缺少晶体管。

现有房屋的典型安装包括在房屋中的每个电话、传真机、语音带调制解调器和其他语音带设备上安装DSL滤波器，而DSL调制解调器是xxx未经过滤的设备。对于壁挂式电话、过滤器采用悬挂在标准壁挂架上的平板形式，电话依次挂在其上。

如果可以使用新电缆，则在电话线进入家中后将其分开，在一条支路上安装单个DSL滤波器，然后将其连接到将要安装模拟设备的家中的每个插孔，这可能是有利的。使用，并将另一（未过滤的）支路专用于DSL调制解调器。某些设备（例如，受xxx的警报器和“聋人的电话设备”）（主要是某些使用声耦合器的较旧型号）可能是硬接线的，可能无法轻松接受DSL滤波器。其中一些设备可以使用DSL滤波器成功过滤，特别是如果将硬线连接转换为插孔连接时。

如果不可行，则在某些情况下通常仍然可以在进入点处将电话线分开。如果使用3类电缆、4类电缆或5类电缆为房屋布线，并且电缆中至少有一对电线未使用，则可以在入口处安装“全屋” DSL滤波器，通常是网络接口设备（NID）框。尽管可以使用在线过滤器，但也可以使用特殊的全屋过滤器来简化安装。连接到电话和传真机的线对通过过滤器连接到电话公司馈线，而连接到DSL调制解调器的线对直接连接到未经过滤的电话公司馈源。在安装了DSL调制解调器的墙壁插孔上，使用了商用2线分离器适配器，将电缆的每条线放在其自己的插孔上，作为线路1连接。电话（如果有的话）插入了线路1。插孔和DSL调制解调器已插入适配器的Line 2插孔，但通过该插孔位置的Line 1触点馈入。由于双绞线具有自屏蔽特性，此电缆共享技术适用于4类和5类电缆。由于老式的3类电缆包含四根平行的线束，因此线对之间存在串扰和ADSL信号衰减，因此电缆共享应限制在20米（65英尺）左右。这种方法可节省大量金钱和劳力，因为仅需在NID处进行前提布线的更改，并且xxx需要的附加设备是2线分离器适配器。如果最初未在要使用DSL调制解调器的墙壁插孔上连接2号线对，则可能也需要完成此步骤。

某些DSL调制解调器具有内置的过滤电路，电话和传真机可以连接到该电路。
