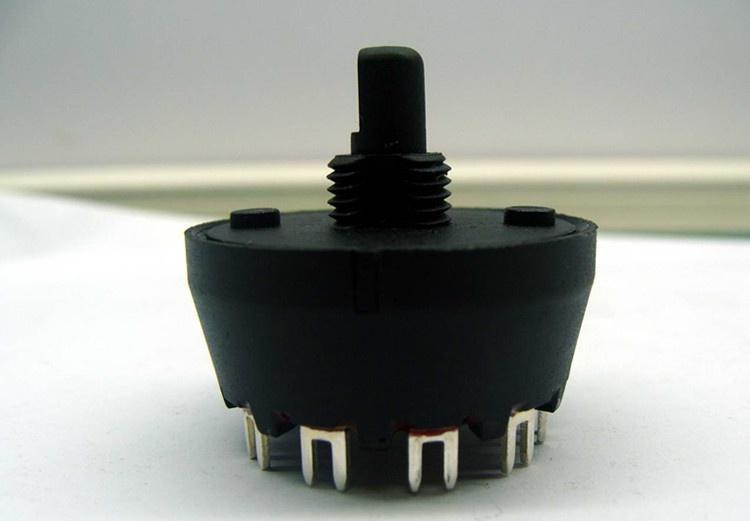

旋转开关

旋转开关是通过旋转操作的开关。当需要超过2个位置时，通常会选择这些位置，例如三速风扇或具有多个接收频率或“通道”的CB收音机。

旋转开关由具有接触臂或“辐条”的主轴或“转子”组成，该接触臂或“辐条”像凸轮一样从其表面突出。它有一组端子，围绕转子布置成圆形，每个端子都用作“辐条”的触点，许多不同的电路中的任何一个都可以通过该触点连接到转子。开关分层，允许使用多极；每层相当于一个极点。或者，可以将旋转限制在圆的一小部分（一半；三分之一等），然后每层可以具有多个（两个；三个等）极点。通常，这种开关有一个棘爪机制，因此它从一个活动位置“点击”到另一个活动位置，而不是停在中间位置。因此，与简单的开关相比，旋转开关提供了更大的极点和投掷能力。

直到1970年代初，旋转开关被用作电视接收器的频道选择器、电子计量设备的范围选择器、多波段收音机的波段选择器等。

现代旋转开关使用“星轮”机制来提供开关位置，例如每30、45、60或90度。然后将尼龙凸轮安装在该机构后面，弹簧加载的电触点围绕这些凸轮滑动。凸轮在触点应闭合以完成电路的位置开槽或切割。

一些旋转开关是用户可根据位置数量进行配置的。可以定位位于固定螺母下方的特殊带齿垫圈，以便以限制可供选择的位置数量的方式将齿插入多个槽中的一个。例如，如果十二位开关只需要四个位置，则可以定位洗衣机，以便在使用时只能选择四个开关位置。
