填谷式电路

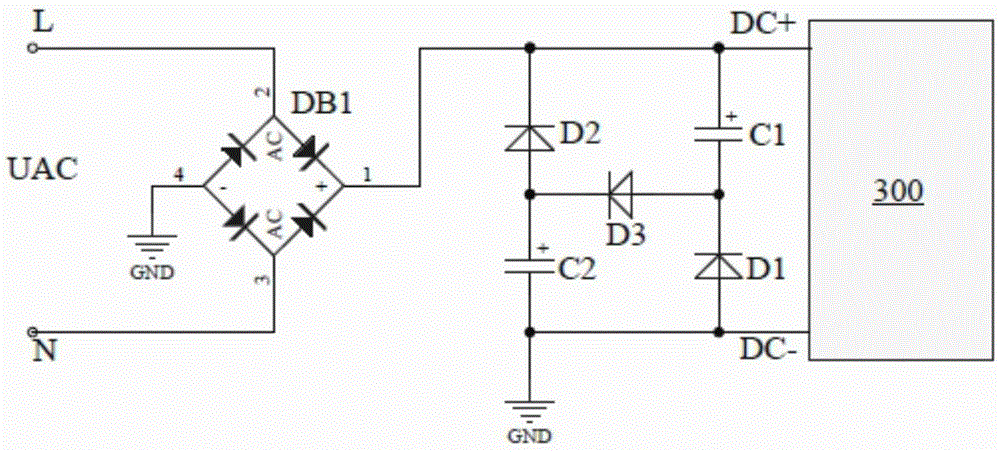

填谷电路是一种无源功率因数校正 (PFC) 电路。为了便于说明，xxx级显示了一个基本的全波二极管桥式整流器，它将交流输入电压转换为直流电压 .

当施加交流电压时，经过整流的线路电压将施加在 C1 和 C2 上，因为它们都通过 D3 和 R1 充电，直到 C1 和 C2 各自充电至峰值线路电压的大约一半。

当线电压低于峰值，进入波谷阶段时，Vout 开始下降到峰值线电压的一半。 此时，C1 和 C2 开始分别通过 D1 和 D2 在 Vout 处向负载放电。

需要 R1 来防止大的浪涌电流和电磁干扰 (EMI)。

这种设计的一个优点是它相当简单。 一个缺点是纹波电压仍然可以达到峰值的 50%，总谐波失真 (THD) 为 35%，这是相当高的。 1998 年的美国专利 US6141230A 提供 0.98 的功率因数和 9.61% 的 THD，最适合荧光灯镇流器等恒定负载应用。
