影像截取卡
目录
影像截取卡

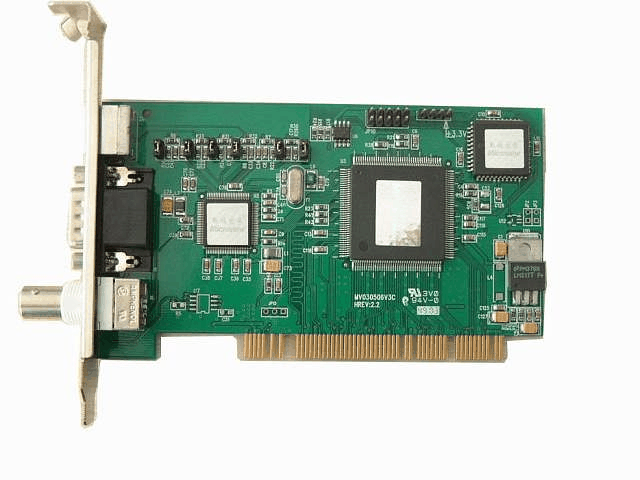

图像采集卡是一种电子设备，可从模拟视频信号或数字视频流中捕捉（即抓取）单个数字静止帧。 它通常用作计算机视觉系统的一个组件，其中以数字形式捕获视频帧，然后显示、存储、传输、分析或这些的组合。
图像采集卡扩展卡是将相机连接到 PC 的主要方式。 从那以后出现了其他接口方法，图像采集卡（在某些情况下，带有内置图像采集卡的相机）通过 USB、以太网和 IEEE 1394 (FireWire) 等接口连接到计算机。 早期的图像采集卡通常只有足够的内存来存储单个数字化视频帧，而许多现代图像采集卡可以存储多个帧。
现代图像采集卡通常能够执行捕捉单个视频输入以外的功能。 例如，一些设备除了视频之外还捕获音频，一些设备提供并同时捕获来自多个视频输入的帧。 也可以执行其他操作，例如去隔行扫描、文本或图形叠加、图像转换（例如，调整大小、旋转、镜像）以及转换为 JPEG 或其他压缩图像格式。 为了满足雷达采集、制造和远程制导等应用的技术需求，一些图像采集卡可以以高帧率、高分辨率或两者兼有的方式捕获图像。
电路
接受和处理模拟视频信号的模拟图像采集卡包括以下电路：
- 缓冲模拟视频输入信号以保护下游电路的输入信号调节器
- 将标清模拟视频（例如 NTSC、SECAM、PAL）或高清模拟视频（例如 AHD、HD-TVI、HD-CVI）转换为数字格式的视频解码器
接受和处理数字视频流的数字图像采集卡包括以下电路：
- 连接并转换特定类型数字视频源（例如 Camera Link、CoaXPress、DVI、GigE Vision、LVDS、RS-422 或 SDI）的数字视频解码器
模拟和数字图像采集卡通用的电路：
应用
影像截取卡在医学上用于许多应用，包括远程护理和远程指导。 在需要咨询其他地点的专家的情况下，图像采集卡从适当的医疗设备捕获图像或视频，因此可以将其以数字方式发送给远方的专家。
制造
在电路板组装过程中，拾放机通常用于将电子元件安装到电路板上。 此类机器使用一个或多个摄像头来监控放置组件的机器人。 每个摄像头都配有一个图像采集卡，可以将模拟视频数字化，从而将视频转换为机器软件可以处理的形式。
网络安全
影像截取卡可用于安全应用。 例如，当检测到潜在的安全漏洞时，图像采集卡会捕获一幅图像或一系列图像，然后这些图像通过数字网络传输，并由安保人员记录和查看。
个人使用
近年来，随着便携式摄像机、手机等个人录像机的兴起，视频和照片应用程序日益受到重视。 帧抓取在这些设备上变得非常流行。
天文学与 天文摄影
业余天文学家和天文摄影师在使用模拟低光相机进行天体的实时图像显示和互联网视频广播时，会使用图像采集卡。 影像采集卡对于将此应用程序中使用的模拟相机连接到存储或处理图像的计算机至关重要。
