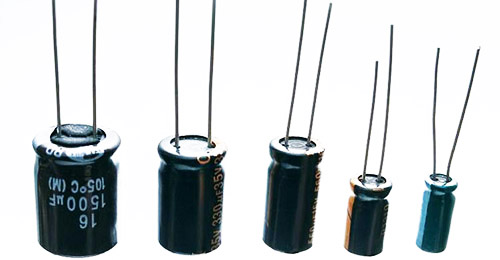

电解电容器

电解电容器是一种极化电容器，其阳极或正极板由金属制成，通过阳极氧化形成绝缘氧化层。该氧化层充当电容器的电介质。固体、液体或凝胶电解质覆盖该氧化层的表面，用作电容器的阴极或负极板。由于其非常薄的介电氧化层和扩大的阳极表面，电解电容器每单位体积的电容电压(CV)乘积比陶瓷电容器或薄膜电容器高得多，因此可以具有大的电容值。电解电容器有铝电解电容器、钽电解电容器、铌电解电容器三大类。电解电容器的大电容使其特别适合通过或绕过低频信号，以及存储大量能量。它们广泛用于电源和直流链路电路中的去耦或噪声过滤，用于变频驱动器，用于在放大器级之间耦合信号，以及在闪光灯中存储能量。电解电容器由于其不对称结构而成为极化组件，并且必须始终在阳极上以比在阴极上更高的电压（即，更正）来操作。因此，极性标记在设备外壳上。施加反极性电压或超过xxx额定工作电压（低至1或1.5伏）的电压会损坏电介质，从而损坏电容器。电解电容器的故障可能是危险的，导致爆炸或火灾。双极电解电容器也可以在任一极性下工作，采用特殊结构，两个阳极串联。双极电解电容器也可以通过将两个普通电解电容器串联，阳极到阳极或阴极到阴极来制成。

电解电容符号

• 电解电容器
• 电解电容器
• 电解电容器
• 双极电解电容器

如果并联电容器组中的单个电容器发生短路，则电容器组的全部能量通过该短路放电。因此，大型电容器，特别是高压类型的电容器，应单独保护以防止突然放电。

在需要高耐压的应用中，可以串联电解电容。由于绝缘电阻的个体差异，以及施加电压时的漏电流，电压不会均匀分布在每个串联电容器上。这可能导致超出单个电容器的额定电压。必须提供无源或有源平衡器电路以均衡每个单独电容器上的电压。

• 铝电解电容器的极性标记
• 非固体电解质的电解电容器在阴极（负）侧有极性标记，引线较短
• 带有固体电解质的电解电容器在阳极（正极）侧有极性标记，圆柱形引线（单端）和SMD聚合物电容器除外

聚合物电解电容器的极性标记

与大多数其他电子元件一样，电解电容器在空间允许的情况下带有标记，带有

• 制造商的名称或商标；
• 制造商的型号名称；
• 端子的极性（用于极化电容器）
• 额定电容；
• 额定电容容差
• 额定电压和电源性质（交流或直流）
• 气候类别或额定温度；
• 制造年份和月份（或星期）；
• 安全标准认证标志（用于安全EMI/RFI抑制电容器）

较小的电容器使用速记符号。最常用的格式是：XYZJ/K/M“V”，其中XYZ代表电容（计算为XY×10ZpF），字母K或M表示容差（分别为±10%和±20%）和“V”代表工作电压。例子：

• 105K330V表示电容为10×105pF=1µF(K=±10%)，额定电压为330V。
• 476M100V意味着电容为47×106pF=47µF(M=±20%)，额定电压为100V。

电容、容差和制造日期可以用IEC/EN60062中指定的短代码表示。额定电容（微法）的短标记示例：µ47=0,47µF,4µ7=4,7µF,47µ=47µF制造日期通常根据国际标准打印。

• 版本1：用年/周数字代码编码，1208是2012，第8周。
• 版本2：使用年代码/月代码进行编码。年份代码为：R=2003,S=2004,T=2005,U=2006,V=2007,W=2008,X=2009,A=2010,B=2011,C=2012,D=2013,“E”=2014等。月份代码为：1至9=一月至九月，O=十月，N=十一月，D=十二月。X5那时是2009年5月

对于非常小的电容器，不可能进行标记。这里只有厂家的可追溯性才能保证一个型号的识别。

所有电气、电子元件和相关技术的标准化都遵循国际电工委员会(IEC)制定的规则，该委员会是一个非盈利、非政府的国际标准组织。通用规范中规定了电子设备用电容器的特性定义和测试方法的程序：

• IEC/EN60384-1-用于电子设备的固定电容器

电子设备用铝电解电容器和钽电解电容器批准为标准化类型的试验和要求载于以下部分规范：

• IEC/EN60384-3—采用二氧化锰固体电解质的表面贴装固定钽电解电容器
• IEC/EN60384-4—固体(MnO2)和非固体电解质的铝电解电容器
• IEC/EN60384-15—具有非固体和固体电解质的固定钽电容器
• IEC/EN60384-18—采用固体(MnO2)和非固体电解质的固定铝电解表面贴装电容器
• IEC/EN60384-24—采用导电聚合物固体电解质的表面贴装固定钽电解电容器
• IEC/EN60384-25—采用导电聚合物固体电解质的表面贴装固定铝电解电容器
• IEC/EN60384-26—采用导电聚合物固体电解质的固定铝电解电容器

2008年电解电容器市场价值约占总市场的30%

• 铝电解电容器——39亿美元（22%）；
• 钽电解电容器——22亿美元（12%）；

在数量上，这些电容器约占整个电容器市场的10%，即大约100到1200亿个。

表格日期：2015年3月
