超全面!如何系统学习功能图标之理论篇

UI设计3年前 (2021)更新 流光
2.4K 0 0

由于最近的工作原因对图标有了更加全方位的认识,虽然之前写过《如何系统学习功能图标?来看资深设计师的全面总结!(一)》、《如何绘制功能性图标?来看资深设计师的全面总结!(二)》、这两篇文章,但里面还是缺少了理论依据和系统做图标的思维。通过不断再学习的过程中有了新的认识,希望和大家一起分享。

一、图标设计原则

1. 表意准确

功能图标的第一原则是表意准确,要让用户看到图标第一时间就能理解它的含义。同时,功能图标还具有通用性,符合所有用户的使用习惯,不要试图去改变用户日积月累沉淀下来的记忆。微信底部的 Tab栏,已经很多年没换过了,由于微信用户群体庞大、机构复杂,牵一发而动全身,谁也不敢随便的改变用户多年积累的认知记忆。可能从美观角度还有很大的发挥空间,但是用户更多的会认为,熟悉的就是最好的。

超全面!如何系统学习功能图标之理论篇

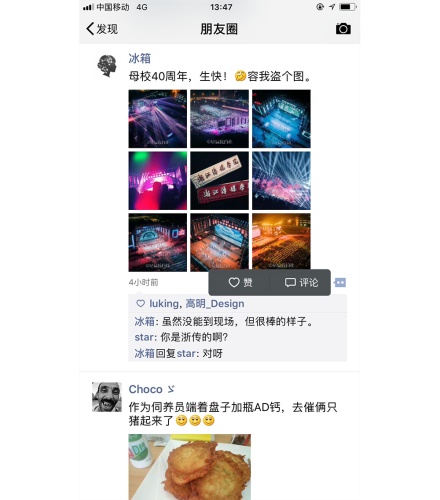

而爱心图标在用户的认知里更多的是喜欢,当朋友在微信朋友圈发了照片或更新动态,点击爱心来表达自己的喜欢。

超全面!如何系统学习功能图标之理论篇

2. 可预见性

预见指展预判瞻,功图标预见弱取决户该图标认弱,把绘图标页考虑户否该图标?户该图标,户否图标表思?户击图标否已约预测击该图标界或?

超全面!如何系统学习功能图标之理论篇

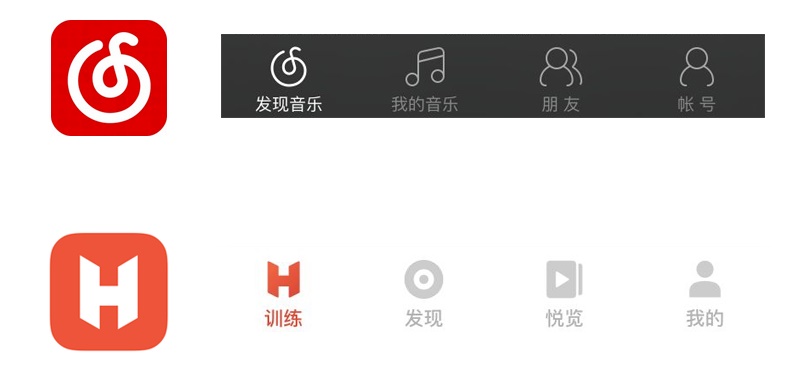

根据图 icon 预测款音类app 图标,图标显音符音播按钮。

超全面!如何系统学习功能图标之理论篇

根据图 icon 预测款类app 图标,图标类查图标。

超全面!如何系统学习功能图标之理论篇

图显示页页,图标象击图标跳转聊页,图标预见。

3. 统一性

大小的统一

图标的主流尺寸有16×16,24×24,32×32,48×48,64×64,96×96,128×128,192×192,256×256,512×512,1024×1024…

偶数规则

元素周期表中相邻的两元素,原子序数为偶数的,其在地壳中的平均含量常大于奇数元素的含量。对于同一元素而言,质量数为偶数的同位素,在地壳中的平均含量大于相邻奇数同位素的平均含量。这是人们根据实际数据的分析,经验归纳而得出的元素和同位素在地壳中的分布规则之一,称为偶数规则。UI界面设计对于偶数原则基本保持一致态度。

在图标设计中主要就是两种声音,4的倍数和8的倍数。4、8之间的争斗不仅体现在图标尺寸的规范上也体现在栅格系统的规范制定中。那么怎么根据强有力的依据去决定到底是用4的倍数还是8的倍数呢?换言之就是到底用 iOS 的规范还是用 Material design 的规范?

超全面!如何系统学习功能图标之理论篇

iOS的规范4的倍数

iPhone 上最小的点击区域,官方推荐是44px×44px。

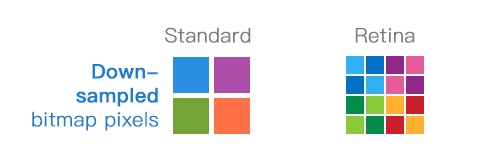

为什么 iOS 的规范是4的倍数?因为苹果改变了游戏的规则,以前大家一起玩耍的时候都用 px 物理像素(physical pixel)来定义尺寸大小的,突然苹果推出 retina屏幕改变了普通屏幕的物理尺寸。在不同的屏幕上(普通屏幕 vs retina屏幕),css像素所呈现的大小(物理尺寸)是一致的,不同的是1个 css像素所对应的物理像素个数是不一致的。

普屏幕,1 css素应1素(1:1)。

在 retina屏幕下,1个 css像素对应4个物理像素(1:4)。

超全面!如何系统学习功能图标之理论篇

Material design规范8

Material design 立8,素尺寸8倍数。屏幕难应系统, iPhone6始375×667尺寸。决法简,持填充空隙(padding & margin)尺寸统遵循规则,剩余空状素填充。素尺寸奇数系,遵守套规则。

数8拆析

  • 加减法:2+2+2+2=8 2+3+3=8 2+6=8 3+5=8 4+4=8
  • 乘除法:2×4=8
  • :238
  • 比例关系:2/8=1/4 3/8 4/8=1/2 5/8 6/8=3/4

黄金螺旋线/斐波那契数列

斐波那契数列(FibonacciSequence)是这样一个数列1、1、2、3、5、8…

数,斐波契数列递归法义:

F0=1

F1=1

Fn=F(n-1)+F(n-2)

(n>=2,n∈N*)

为什么谷歌的 Material design 和 Ant design 都是8点一个单位的网格,根据我上面的一些数学方法的推理,斐波那契数列中数字1/2/3/5/8占了很大的比重。举个例子2+6=8,可以继续拆解成1+3+1+3=8,但是2:6=1:3;同理2×4=8,但是2:4=1:2,里面细拆数字都符合斐波那契数列,符合斐波那契数列意味着就符合了黄金分割比。突然感觉数字8很像娱乐圈的影视明星,本来家境好自身条件也好就自带光环。

最后得出的结论就是8的倍数为主,4的倍数为辅;除非你设计的 app 只需要适配 iOS系统可以使用4的倍数,当既要适配 iOS系统又要适配安卓系统时,且没有设计两套界面,8的倍数是最好的选择。

超全面!如何系统学习功能图标之理论篇

颜色统一

图标在选取颜色的时候尽量不要超过4种颜色,且每个图标的配色需要根据对应的行业背景进行选择,利用色彩心理学,比如红色可使用在美食餐饮上,橙色用在美食上多指甜美,绿色的食物多指健康绿色产品等。

超全面!如何系统学习功能图标之理论篇

风格统一

风格已经在《如何系统学习功能图标?来看资深设计师的全面总结!》中归纳的很全了,直角图标和圆角图标基础上适当添加一种符合的图标风格;最好不要出现两种风格相加,很容易乱,也不够简洁,主次不明。

在整个产品或者系统中,可以适当使用2到3种风格,不同的图标进行差异化对待。

超全面!如何系统学习功能图标之理论篇

图标设计规范

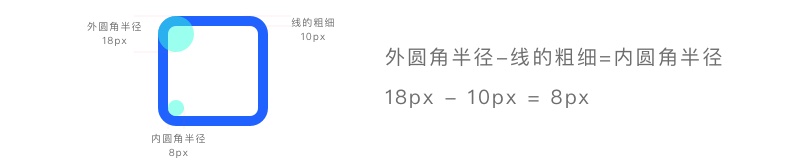

圆角规范:外圆角半径-线的粗细=内圆角半径

超全面!如何系统学习功能图标之理论篇

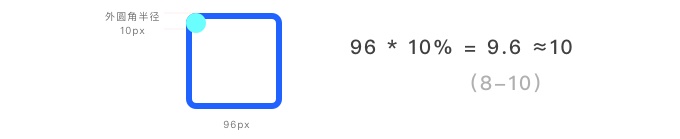

外圆角半径大小,圆角半径是整个图标大小的十分之一左右。

超全面!如何系统学习功能图标之理论篇

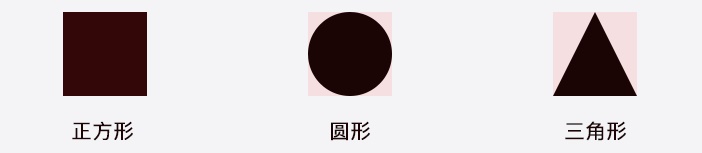

图标的物理平衡和视觉平衡

超全面!如何系统学习功能图标之理论篇

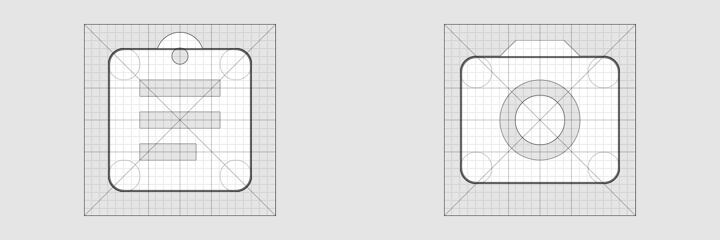

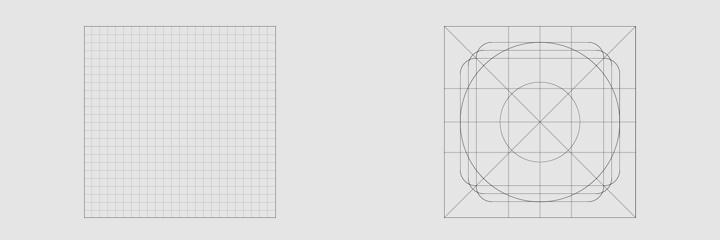

域绘形、圆形、形,虽符统规范,从视却均衡? Material design 决法,规范绘图标。

超全面!如何系统学习功能图标之理论篇

超全面!如何系统学习功能图标之理论篇

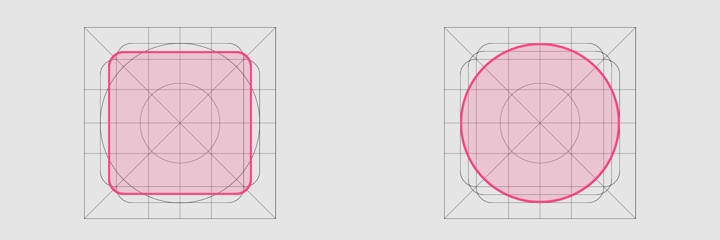

正方形18dp*18dp ; 圆形直径20dp大小的规范

超全面!如何系统学习功能图标之理论篇

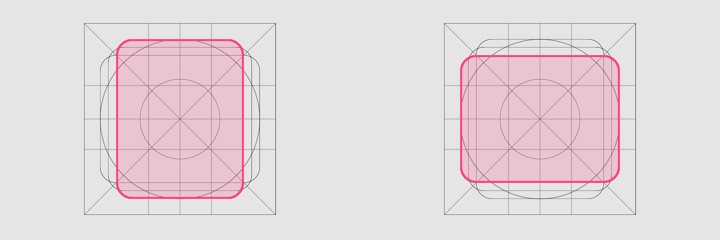

垂直矩形20dp*16dp ; 水平矩形16dp*20dp

超全面!如何系统学习功能图标之理论篇

通过 Google系统图标规范,绘制出来的图标可以达到视觉平衡。

打破规则

超全面!如何系统学习功能图标之理论篇

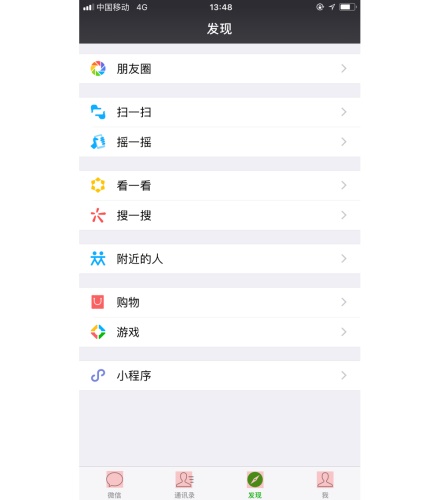

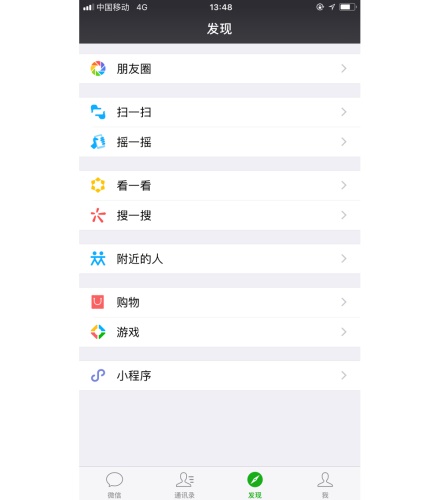

当视觉平衡和物理平衡发生冲突时,我们应该优先选择视觉平衡。上图中是微信的界面图标,仔细观察我们发现通讯录的图标已经超出物理规定的大小,但是整个图标在界面中是可以达到视觉平衡的。所以我们在绘制的过程中可以打破规则。这也是每个优秀的设计师应该具备的。

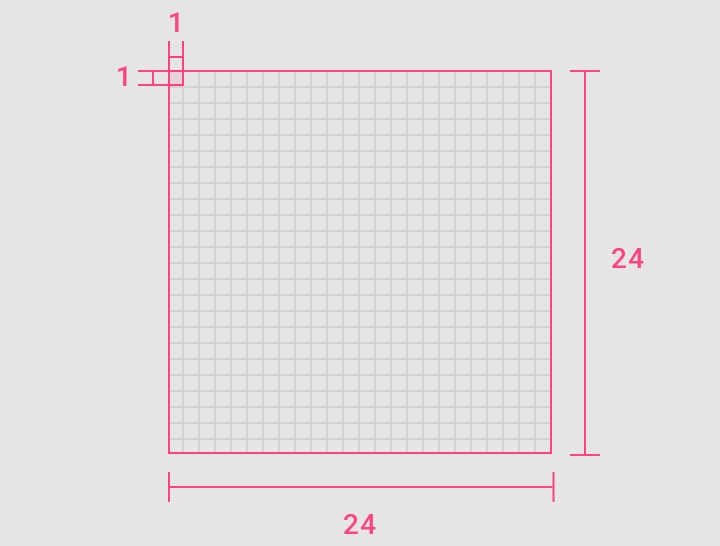

图标网格系统

在主流的图标绘制中,线性图标的粗细大小有1px、2px、3px。所以我们在建立图标网格系统是使用了8的倍数,上面已经通过对数字8拆解中得知8的倍数非常适合1px、2px、3px粗细大小的。

在二倍图下使用48*48px的尺寸大小,在一倍图下使用24*24px的尺寸大小来绘制图标。

超全面!如何系统学习功能图标之理论篇

超全面!如何系统学习功能图标之理论篇

空间的呼吸感

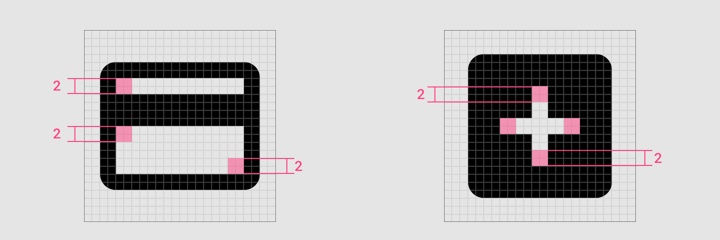

在绘制图标时,我们不但要确定图标的大小,还要考虑图标的内呼吸感,就是所谓的正负形,图标的负空间也有规则,Material design内呼吸感以2px为基准进行绘制的。

通过字体字重感受线性图标粗细

超全面!如何系统学习功能图标之理论篇

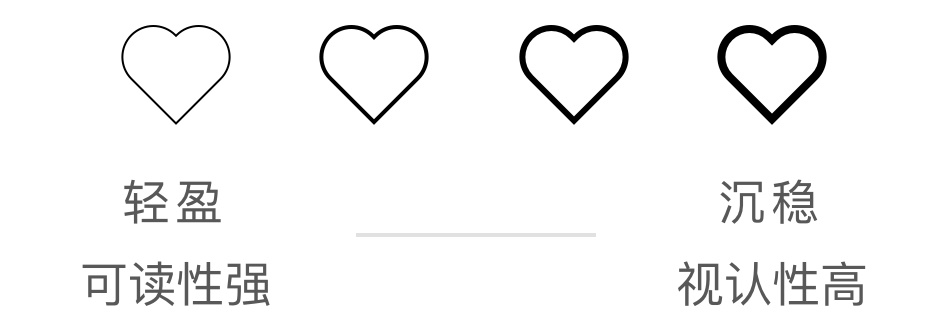

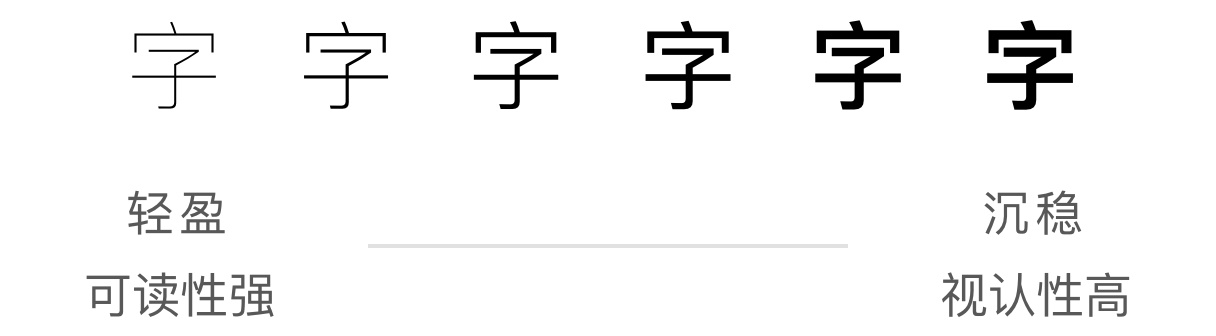

字体字重从细到粗会给人轻盈到沉稳的感觉,无论中文还是西文,文字越细其可读性越强,文字越粗其视认性越高。

超全面!如何系统学习功能图标之理论篇

通过列举线性图标的粗细大小有1px、2px、3px、4px。可以看到图标粗细变化给人的视觉感受也是不一样的,具体使用多大取决于界面内容,最好的方法就是通过对比来验证哪个粗细更适合当前界面。关于2倍尺寸下使用3px,在3倍尺寸下会变成4.5px,会出现0.5px的问题。这方面的技术已经可以实现了,当然最好使用 svg矢量格式。比如上图的爱心图标,弧线肯定是存在小数点问题的,所以使用 svg矢量格式是最好的选择。

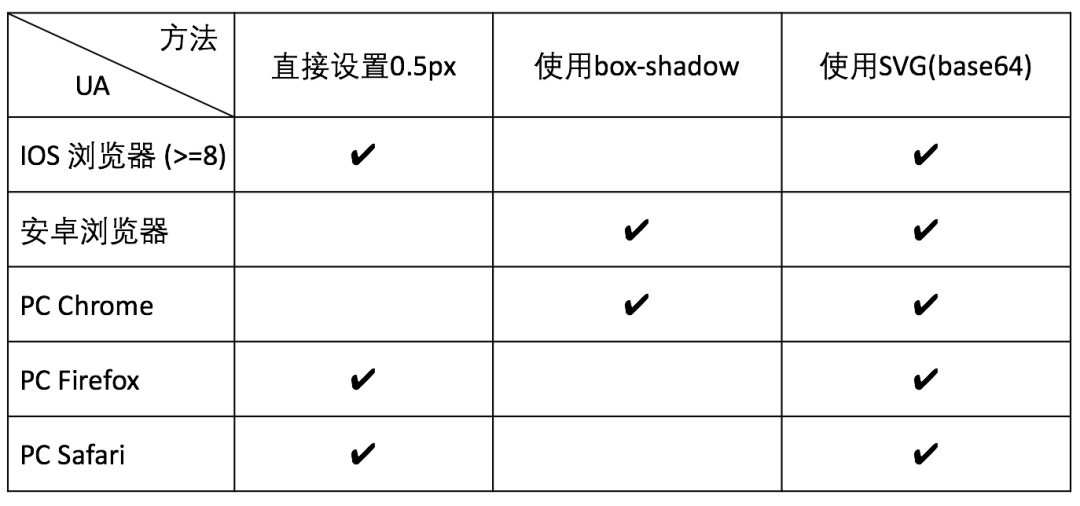

怎么画一条0.5px的边

超全面!如何系统学习功能图标之理论篇

屏画0.5px法,宽border 0.5px、 box-shadow 垂偏移0.5px、借渐变linear-gradient、使 transform: scaleY(0.5)法,使 SVG 法。 SVG 法兼效, viewport 1况,使 SVG 画0.5px, viewport 缩例1,画1px即。

更详细的请参考链接:《怎么画一条0.5px的边》

4. 层次明确

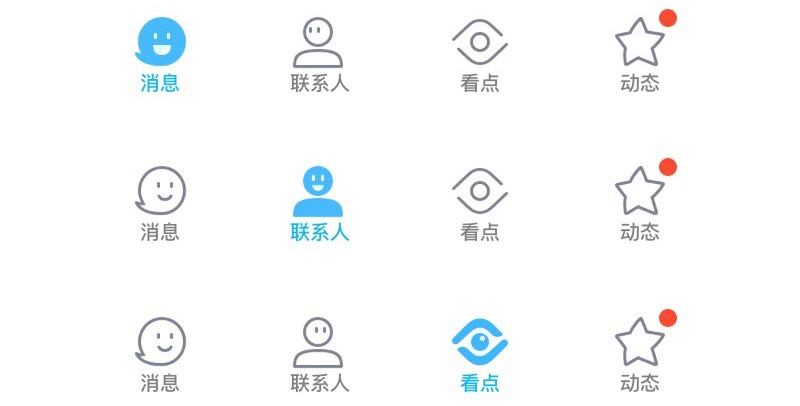

图标具有可点击性和标识性。可点击性就会有点击前、点击时、点击后三种状态,主流底部标签栏会在点击前使用线性图标,点击时和点击后使用面性图标;也有使用颜色来区分。

超全面!如何系统学习功能图标之理论篇

5. 延展性

图标应该延展,图标应图标或者 logo 使。图标效变载画。

超全面!如何系统学习功能图标之理论篇

超全面!如何系统学习功能图标之理论篇

二、图标的功能分类

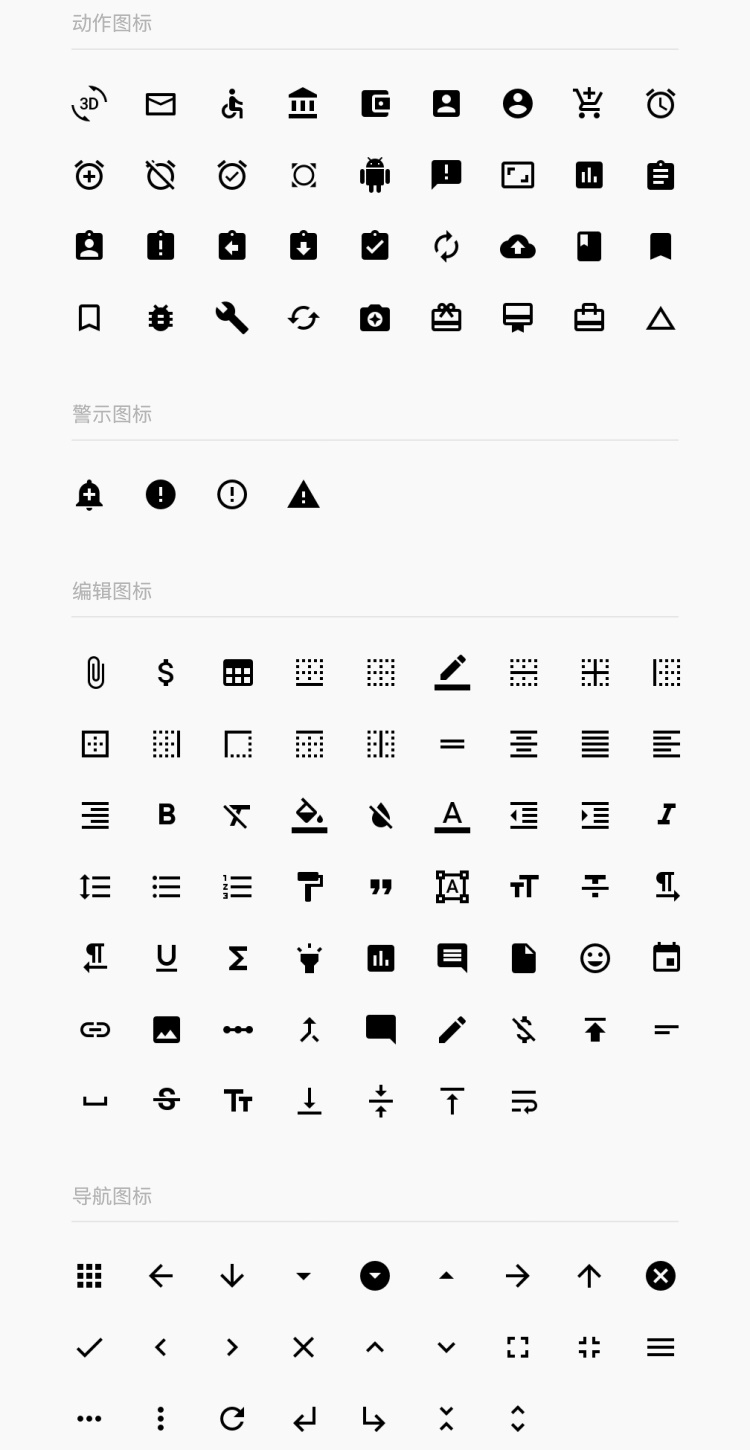

按图标功能还可以细分为动作图标、警示图标、内容图标、设备图标、文件图标、编辑图标、导航图标、通知图标、社交图标、切换图标等,为什么我们在设计图标的时候很少去系统的区分,更多的原因可能是我们做的 C端产品,图标种类和数量相对较少;当我们接触到 B端产品,由于 B端产品的业务复杂对应的图标数量也随之增加。为了更好的管理图标,需要更加详细的设置分类。

超全面!如何系统学习功能图标之理论篇

三、图标的命名规范

关于图标的命名为什么要用英语正规化?因为我们用的整个系统都是基于英语开发的,设计师的业务下游主要是前端工程师,如果我们不能规范的命名每个图标肯定会增加前端的工作量,如何提高合作效率应该也是设计师用户体验的范畴。英语差的打开谷歌翻译基本没任何的问题。


模块:

登录页面(login)、公共(common)、需求a(need)、需求b(demand)、发现(discover)、消息(message)、我(me)

类别:

导航栏(nav)、菜单栏(tab)、按钮(btn)、图标(icon)、背景图片(bg)、默认图片(def)

功能:

菜单(menu)、返回(back)、关闭(close)、编辑(eidt)、消息(message)、删除(delete)

状态:

选中(selected)、不可点(disabled)、按下(pressed)、正常(normal)

四、图标的制作上线

超全面!如何系统学习功能图标之理论篇

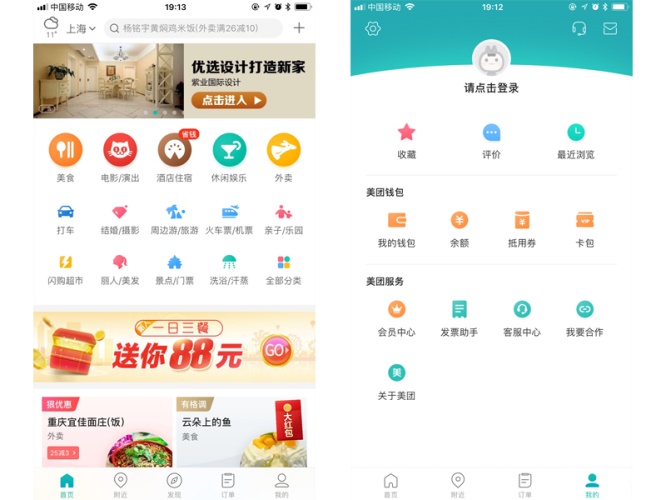

在 app产品中,以美团app 为例整个产品中图标使用了多种风格,首页金刚区图标作为首页流量分发的重要分支,在视觉上要吸引用户的眼球做得更艳丽一点,而在标签栏导航图标和内页的功能图标需要设计得更加简洁。我们在绘制图标的时候,首页金刚区复杂的图标单独绘制一套,其他系统需要绘制线面两种风格。为了更好的适配页面,方便以后更好的使用,我们在 Sketch 中使用 Symbol 系统的制作图标。

超全面!如何系统学习功能图标之理论篇

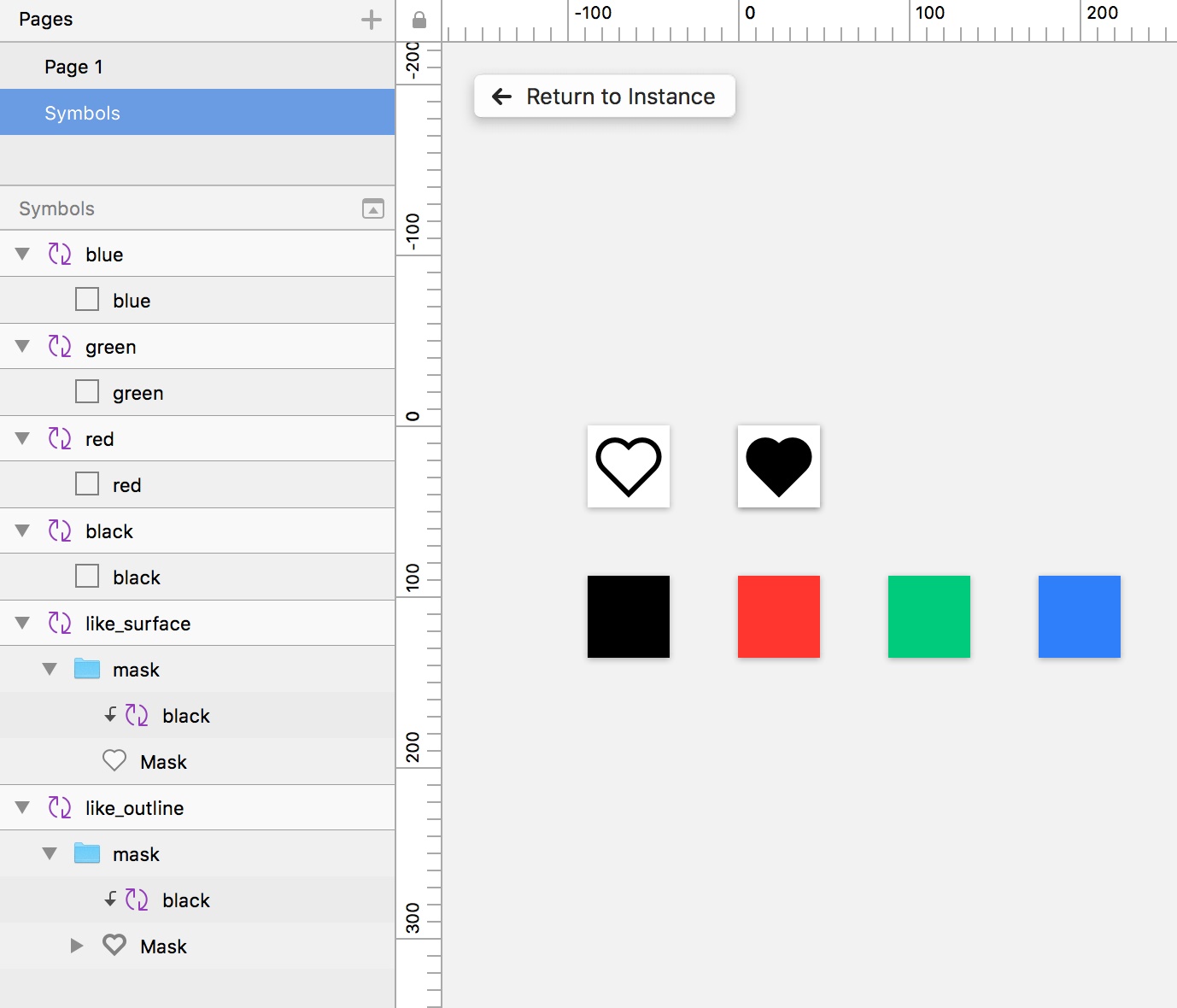

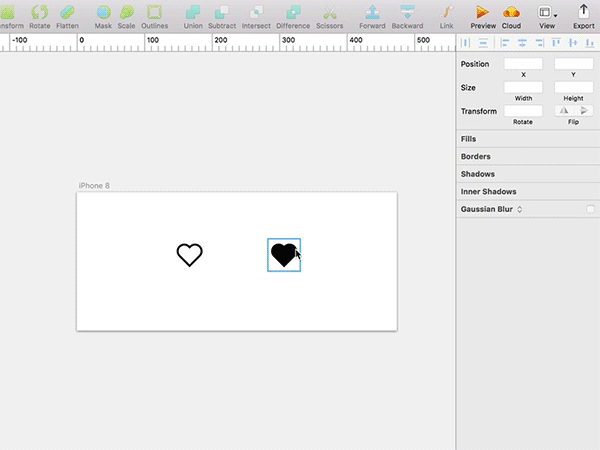

以爱心图标为例,我们使用 Symbol 绘制线面两套图标,关于图标的配色可以添加黑白灰+主色,可以有警示的橙色/成功的绿色/删除的红色等,后续复制添加也很方便。

超全面!如何系统学习功能图标之理论篇

建立图标库和颜色库,每次有新增的图标和新增的颜色,只需再新增一个 Symbol 就可以很好的管理自己产品中的图标库了。

团队协作

目前团队协作按照图标功能分类上传到 sketch 的插件 craft,方便团队其他成员一起使用。

设计的下游——前端开发

为了方便前端开发工作,我们需要根据上面的规范对自己的图标进行命名。前端开发主流做法就是把图标变成一个字体,上传到团队共享的 icon网站,通过输出 svg矢量格式的图标,让前端开发工程师直接调用。国内主流的平台是 iconfont,如果 sketch 制作的图标,导出 svg格式在 illustrator 软件里面重新安装1024的尺寸进行绘制,上传到项目中。所有的路径都需要扩展成面性图标,多色图标不支持后期代码修改颜色,单色图标后期可支持自定义图标颜色。

总结

我们在设计的过程中,随着对设计的认知水平提高,我们的知识体系也在不断的完善,这时候就需要我们对了解的知识进行深挖,多问自己为什么。了解背后的逻辑,这样才会更加深刻。

欢迎关注作者的微信公众号:「水手哥学设计」
