输入失调电压

输入偏移电压 ( V o s {displaystyle V_{os}} ) 是定义放大器输入之间所需的差分直流电压的参数，尤其是运算放大器 (op-amp)，以使输出为零（对于 电压放大器，相对于地或差分输出之间为 0 伏，具体取决于输出类型）。

理想的运算放大器放大差分输入； 如果此输入差为 0 伏（即两个输入电压相同），则输出应为零。 然而，由于制造工艺的原因，实际运算放大器的差分输入晶体管可能无法完全匹配。 这导致输出在差分输入的非零值处为零，称为输入失调电压。

对于便宜的商业级运算放大器集成电路 (IC)，V o s {displaystyle V_{os}} 的典型值约为 1 至 10 mV。 如果使用 IC 的偏移零引脚或使用更高质量或激光调整的设备将其调零，则可以将其降低到几微伏。 但是，输入失调电压值可能会随温度或老化而漂移。 斩波放大器主动测量和补偿输入失调电压，可在需要极低失调电压时使用。

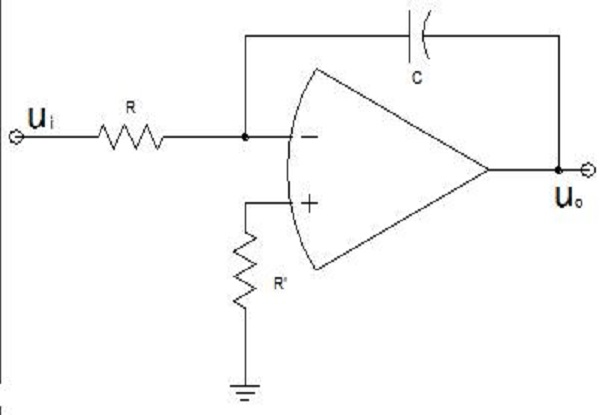

输入偏置电流和输入失调电流也会影响给定放大器的净失调电压。 这些电流引起的电压偏移独立于输入偏移电压参数，并与信号源的阻抗以及反馈和输入阻抗网络相关，例如基本反相和同相放大器配置中使用的两个电阻器 .

FET 输入运算放大器往往具有比双极输入运算放大器更低的输入偏置电流，因此产生的此类偏移更少。

输入失调电压象征性地表示为与正输入端或负输入端串联的电压源（这两种方式在数学上是等效的）。 通常输入失调电压是根据施加在非反相端以使输出为零的输入电压来测量的。
