六硼化钐

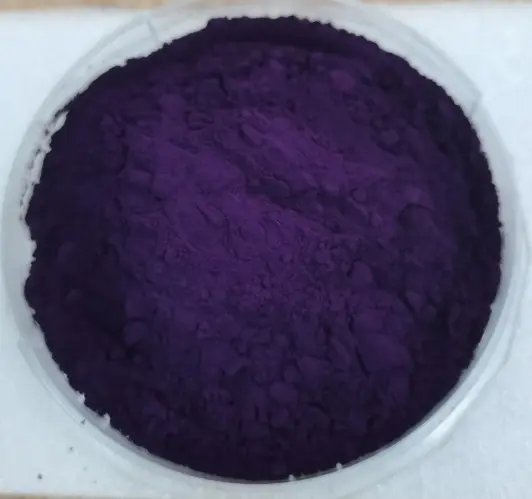

六矽化钐 (SmB6) 是一种中价化合物，其中钐以 Sm2+ 和 Sm3+ 离子的形式以 3:7 的比例存在。 它属于近藤绝缘子的一类。

在 50 K 以上的温度下，它的特性是典型的近藤金属，具有以强电子散射为特征的金属导电性，而在低温下，它表现为非磁性绝缘体，带隙约为 4–14 meV。

SmB6 中冷却引起的金属-绝缘体转变伴随着热导率的急剧增加，峰值约为 15 K。这种增加的原因是电子在低温下对热导率没有贡献，而是由声子主导 . 电子浓度的降低降低了电子-声子散射的速率。

一些研究声称它可能是一种拓扑绝缘体。 其他研究人员没有发现拓扑表面状态的证据。

电阻随着温度的降低而增加表明该材料表现为绝缘体； 然而，最近的测量揭示了良好金属的费米面（动量空间中电子的抽象边界）特征，表明更奇特的双金属绝缘基态。 低于 4K 的温度下的电阻率显示出明显的平台，这被认为是绝缘状态（体）和导电状态（表面）的共存。 在接近xxx零的温度下，材料的量子振荡随着温度的下降而增长，这种行为与费米分析和支配传统金属的规则相矛盾。 虽然有人认为从铝熔剂生长的样品上的量子振荡可能是由铝夹杂物引起的，但对于通过图像炉法而不是熔剂生长法生长的样品，这种解释被排除在外。
