灰吹法

灰吹法是冶金学中的一种精炼过程，在该过程中，矿石或合金金属在非常高的温度下进行处理，并通过受控操作将贵金属（如金和银）与贱金属（如铅、铜、锌、砷、锑或铋）分离 , 存在于矿石中。 与贱金属不同，该过程基于贵金属不会氧化或发生化学反应的原理。 当它们在高温下加热时，贵金属会分开，其他金属会发生反应，形成熔渣或其他化合物。

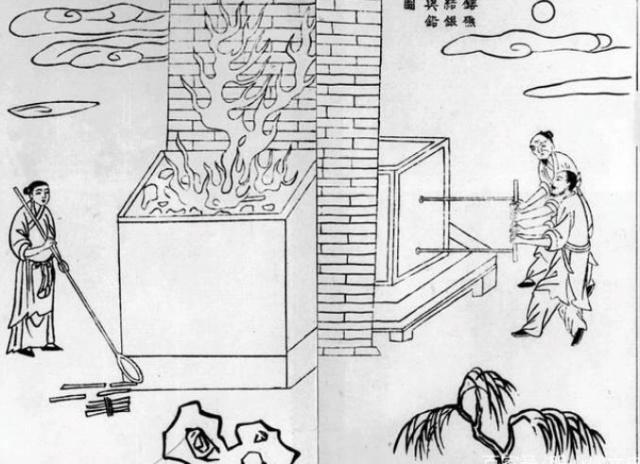

自青铜时代早期以来，该过程就被用于从熔炼的铅矿石中获取白银。 到中世纪和文艺复兴时期，杯状提炼是最常见的贵金属提炼工艺之一。 那时，火试金被用于分析矿物：测试新鲜金属，如铅和回收金属，以了解它们用于制作珠宝和硬币的纯度。 灰吹法沿用至今。

原生银是一种稀有元素。 虽然它本身存在，但通常在自然界中与其他金属或含银化合物的矿物中发现，通常以硫化物的形式存在，例如方铅矿（硫化铅）或白铅矿（碳酸铅）。 因此，银的初级生产需要对含银铅矿石进行熔炼和吹炼。

铅在 327 °C 熔化，氧化铅在 888 °C 熔化，银在 960 °C 熔化。 为了分离银，合金在氧化环境中以 960 °C 至 1000 °C 的高温再次熔化。 铅氧化成一氧化铅，然后称为铅铅，它从存在的其他金属中捕获氧气。 液体氧化铅通过毛细管作用被去除或吸收到炉膛内衬中。 这种化学反应可以看作

Ag(s) + 2 Pb(s) + O_{2(g) → 2 PbO(absorbed) + Ag( l)}

炉底挖成平底锅的形状，上面覆盖着富含钙或镁的惰性和多孔材料，例如贝壳、石灰或骨灰。 衬里必须是钙质的，因为铅会与二氧化硅（粘土化合物）反应形成粘性硅酸铅，从而阻止所需的石灰吸收，而钙质材料不会与铅发生反应。 一些岩屑蒸发，其余的被多孔土层吸收，形成岩屑饼。

Litharge 蛋糕通常为圆形或凹凸形，直径约 15 厘米。 它们是青铜时代早期最常见的拔罐考古证据。 通过分析它们的化学成分，考古学家可以辨别处理过的矿石种类、主要成分以及处理过程中使用的化学条件。 这允许深入了解生产过程、贸易、社会需求或经济状况。

小规模的杯状吹炼基于与在杯状炉膛中进行的相同的原理； 主要区别在于要测试或获取的材料的数量。 矿物必须经过破碎、焙烧和熔炼以浓缩金属成分，从而分离出贵金属。 到文艺复兴时期，对拔罐工艺的使用多种多样：化验矿山的矿石、测试珠宝或硬币中的银含量或用于实验目的。 它是在称为杯的小型浅容器中进行的。

由于小型杯状法的主要目的是化验和测试矿物和金属，因此必须仔细称量要测试的物质。 化验是在 cupellation 或化验炉中进行的，它需要有窗口和波纹管来确定空气氧化铅，以及确保并准备在过程完成时取出 cupel。 被测物质中必须加入纯铅，以保证杂质进一步分离。 石灰被小碗吸收后，银扣就形成了，安放在小碗中央。 如果合金中还含有一定量的金，它就会与银沉淀在一起，并且必须通过分离将两者分开。

小规模杯状祭祀的主要工具是杯状物。 Cupels 是经过精心制作的。 它们曾经是倒截锥形的小容器，由骨灰制成。 根据 Georg Agricola 的说法，xxx的材料是从烧焦的鹿角中获得的，尽管鱼刺也可以。 必须将灰烬磨成细而均匀的粉末，并与一些粘性物质混合以塑造小杯。 模具是用没有底部的铜制成的，因此可以取下杯子。 用圆形杵在小碗中央挖了一个浅凹陷。 Cupel 尺寸取决于待分析材料的数量。 这种形状一直保持到现在。
