共模讯号

共模讯号是电气设备两个输入端的公共电压。 在电信中，传输线上的共模信号也称为纵向电压。

在大多数电路中，信号通过两个导体之间的差分电压传输。 如果这些导体上的电压为 U1 和 U2

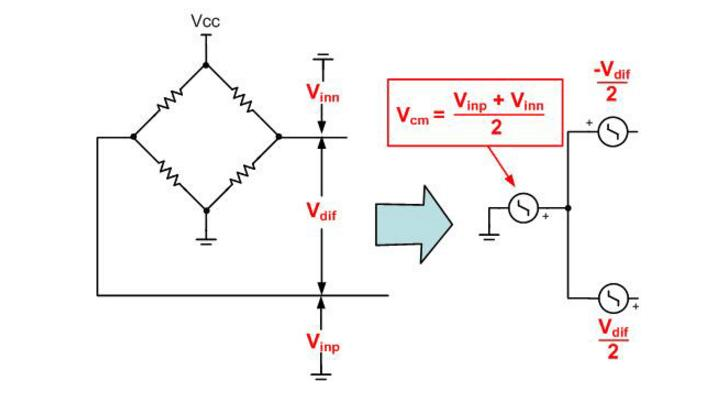

当以本地公共点或地为参考时，双线电缆的两条线路上都会出现一个同相且幅度相等的共模信号。 从技术上讲，共模电压是平衡电路的每根导体到本地接地或公共电压的矢量和的一半。 此类信号可能来自以下一个或多个来源：

• 辐射信号同样耦合到两条线上，
• 在驱动电路中产生的与信号公共端的偏移，或者
• 发射位置和接收位置之间的接地差。

引入电缆或从电缆传输的噪声通常以共模方式出现，因为双线电缆中的两个导体往往会拾取相同的信号。 同样，从电缆传输的 RF 噪声往往会从两个导体发出。 消除进入或离开电子设备的电缆上的共模信号对于确保电磁兼容性非常重要。 除非目的是传输或接收无线电信号，否则电子设计师通常会设计电子电路以最小化或消除共模效应。

• 仅响应电压差的差分放大器或接收器，例如 构成一对的导线之间的那些。 这种方法特别适用于通过直流偏置传输信号的仪器。
• 一个电感器，其中一对信号线沿着相同的路径穿过电感器，例如 在双线绕组配置中，例如以太网磁学中使用的。 对交流和直流信号很有用，但只会过滤更高频率的共模信号。
• 变压器，仅对交流信号有用，可滤除任何形式的共模噪声，但可与双线绕组线圈结合使用，以消除变压器上高频共模信号的电容耦合 . 用于双绞线以太网。

出于电磁兼容性的目的，共模滤波也可用于防止噪声泄漏。

可以使用夹在电缆外部的铁氧体磁珠来阻止高频共模信号，例如来自计算电路的射频噪声。 这些通常可以在靠近插孔的笔记本电脑电源、优质鼠标或打印机 USB 电缆和 HDMI 电缆上观察到。

开关模式电源包括共模和差模滤波电感器，以阻止返回电源线的开关信号噪声。

共模抑制比衡量电路消除共模干扰的程度。
