超全面总结！移动端的AR交互设计探索

一、CONCEPT

近几年，AR/VR 的概念非常火热，许许多多的科技公司投入到这股浪潮之中。

2017年上半年我参与了「小白墙」产品项目，这是一款通过 Mobile Phone 摄像头识别品牌 logo，以 AR模型承载内容，为用户展现该品牌展示的商品内容。

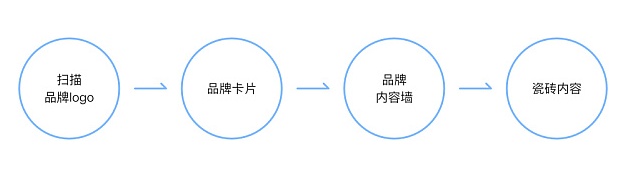

我们希望展示品牌的内容分为很多层级：品牌卡片、品牌内容展示页、单品的买家秀等等。

根据这一流程中在每个步骤所需要展现的内容以及各步骤之间的关系，我们开始定义 AR 内容的承载方式。相较于直接只用贴图，我们选择了简洁的有厚度的矩形模型来承载文本与图片内容，并命名它为「瓷砖」，我们可以通过瓷砖的组合形成一面充满内容的「墙」。这种形式映射了一个由规则卡片布局而成的页面，能够在真实空间内便于阅读并能够保持整体性和统一性。

二、BASE

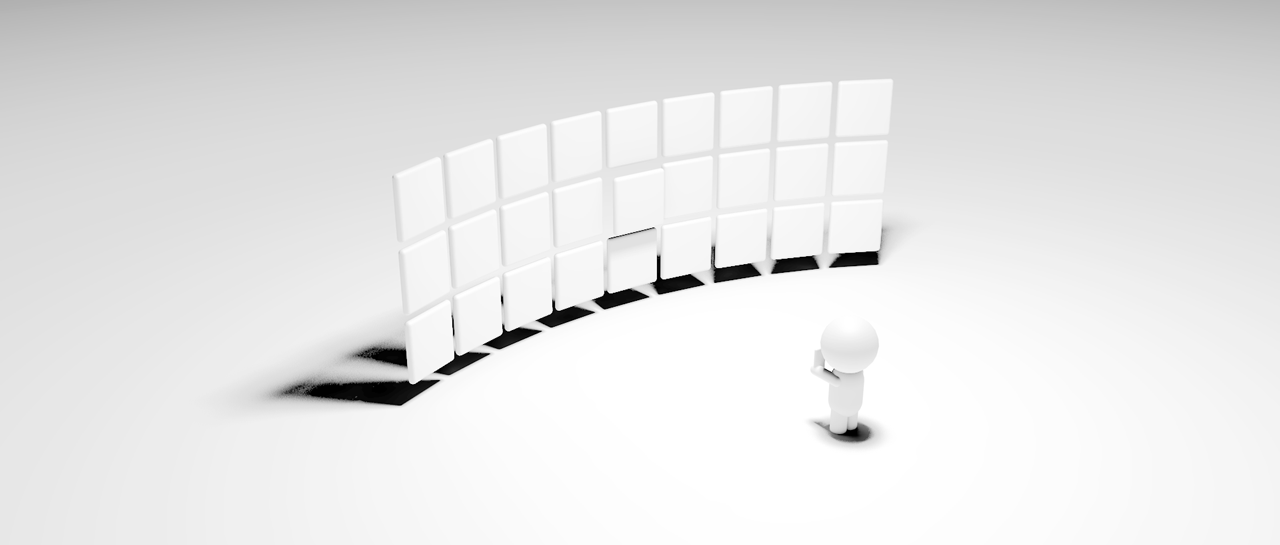

在相机镜头的世界中，平铺的面较为生硬，曲面内容更为生动真实，但以镜头为圆心的曲面又过于弯曲，因此我们定义了一个折中的且利于计算的曲面半径，镜头位于该半径的1/2。

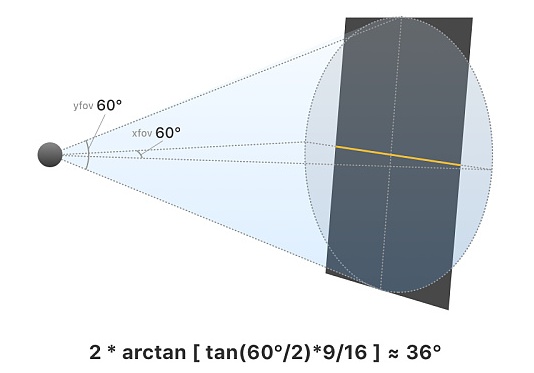

手机相机的前置镜头较多使用35mm镜头，因此镜头张角约为60°，主流屏幕尺寸为16:9，我们通过简单几何运算计算出 Xfov 为36°

为了展现较为舒适的瓷砖墙区域，我们希望能够在屏幕中横向承载3块左右的瓷砖，因此将36°等分为3个12°的位置，以12°的区域来展现墙上的一块瓷砖。

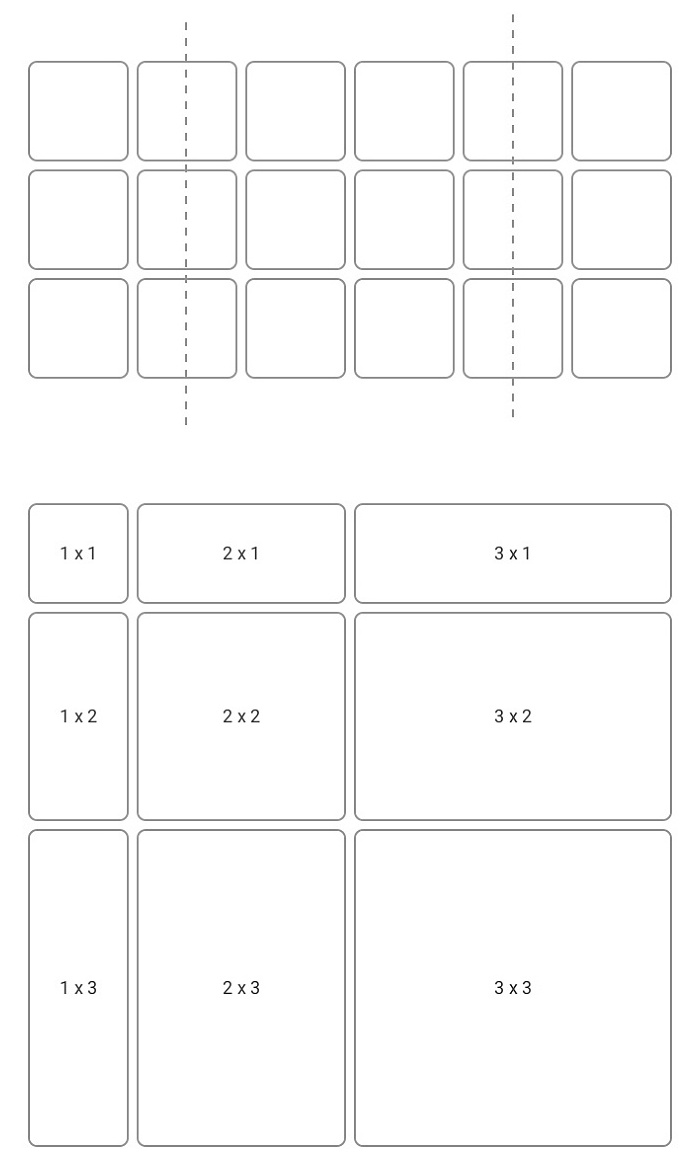

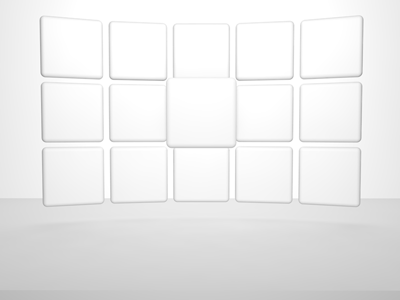

我们设计了1:1的方块瓷砖作为基准瓷砖，并可以根据内容需要组合为1×2、2×2、2×3、3×3的大型瓷砖，为了避免瓷砖的最大尺寸超过屏幕承载范围，尽量使用户在阅读单个瓷砖内容时避免做出移动手机来查看完整内容的额外行为，我们将其限制在3，并且墙最大构成为5×12。

并且对于瓷砖定义了功能瓷砖和内容瓷砖，功能瓷砖相当于一个功能 button，而内容瓷砖承载各种类型的信息。

三、INTERACTION

我们定义了返回和关闭两个按钮作为 AR 内容的最高层级控制按钮，并置于屏幕底部便于操作。概念接近于网页浏览器的页面基本操作。

交互动作：Left Draw、Tap、Hover、Hold Still

Left Draw – 左划：

品牌卡片进入品牌内容墙的交互方式，较为特殊，为了体现翻转卡片得到丰富内容时的视觉感受。

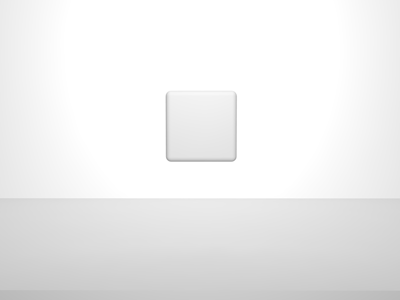

Tap – 点击：

基本交互方式，手指点击操作。

Hover – 悬停：

AR 使用场景中，用户需要较多地举起手机查看正前方或者正斜上方的内容，保持这一动作已经造成了一定的疲劳成本，并且当需要交互位于单手大拇指可操作范围之外的内容时，需要举起另一只手进行点击操作，会加重用户的使用负担。

AR 场景中的内容位置是固定的，用户可以通过移动手机来查看镜头中的内容，那么我们将这一交互环境映射为在电脑屏幕中浏览网页的交互操作，将手机屏幕中心定义为鼠标光标所在位置，用户移动手机即移动鼠标光标来查看现实中的 AR 内容，被「光标」触碰的内容将会给予一定的反馈。

这一方式除了将手机屏幕作为浏览内容的窗口，同时附带了选择工具，为后续的「Hold Still」提供了基础。

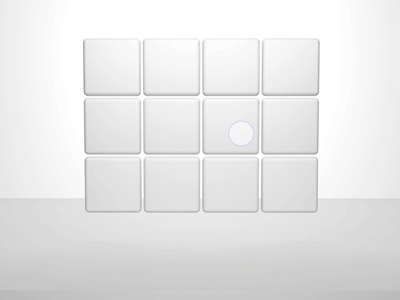

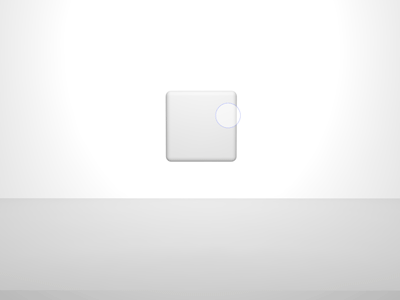

Hold Still：

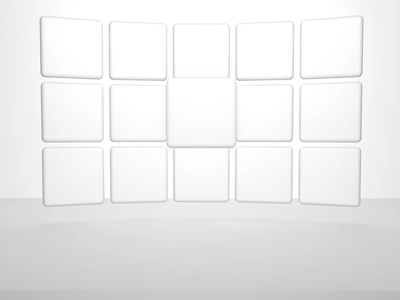

上面提出了 Hover 的交互方式，继而我们将被屏幕中心（光标）所对的目标增加了 Hold Still，即 Hover 目标停留0.5s就可以达到「点击」效果。

Hover 与 Hold Still 的结合即可实现单手操作手机浏览 AR 内容并进行一系列交互操作。

四、MOTION

通过 AR 内容整体的交互流程，我们为其各类切换添加一系列的动效，来将整个「浏览器」页面衔接的更加顺畅。

Card Emerge：

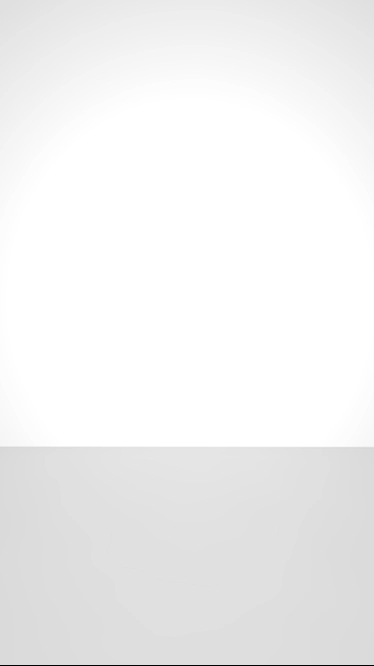

AR 内容出现是通过摄像头扫描品牌logo 实现的，扫描成功后，首先出现的是品牌卡片。

Card to Wall：

之前提到从品牌卡片进入品牌内容墙的交互方式是通过左划翻转卡片，我们将这一过程使用翻转的动效来衔接这一过程，在翻转卡片后，增加墙出现的视觉冲击。

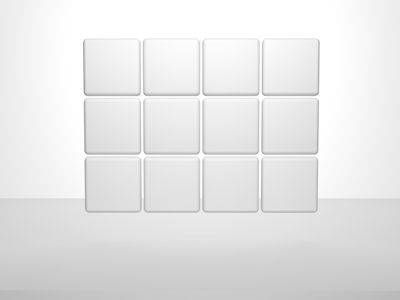

Wall to Wall：

墙由瓷砖组，击跳转瓷砖墙，将义页、页。

起初，Wall to Wall 的切换动效同样是通过旋转整面墙来表达，但是无论是交互行为的发生（点击/Hold Still）还是大型墙旋转效果，都不够合理与舒适。因此 Wall to Wall 的切换动效设计为下方效果图的效果来表达下一级页面的进入。

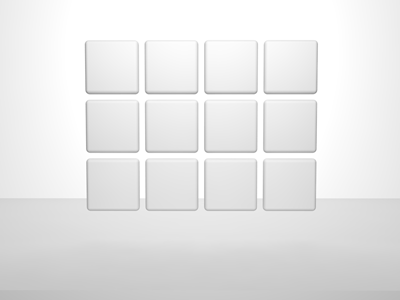

Flip：

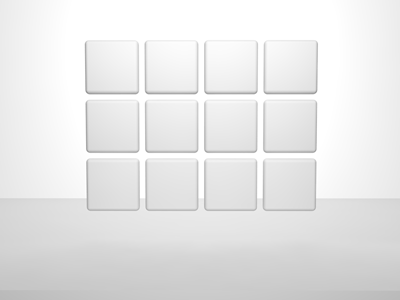

墙（页），况，将义翻页，，翻页效左右滑切换。

Open：

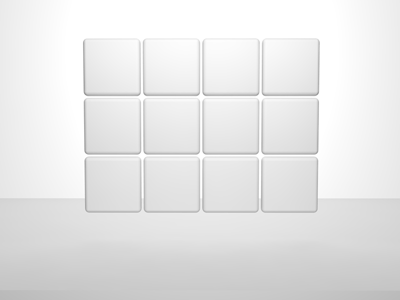

内容墙中的内容瓷砖可以被打开，显示更多信息。

Close：

这里的关闭概念是整个 AR 内容的关闭，相当于将整个网页关闭。与 Card Emerge 相对，以相反的方式关闭消失。

△ 产品于2017年8月上线，由于应用场景等等各种原因，现在已经下架了

这次在 AR 领域的产品尝试和浏览器概念的交互方式创新，让我看到了 AR 的许多可能性。

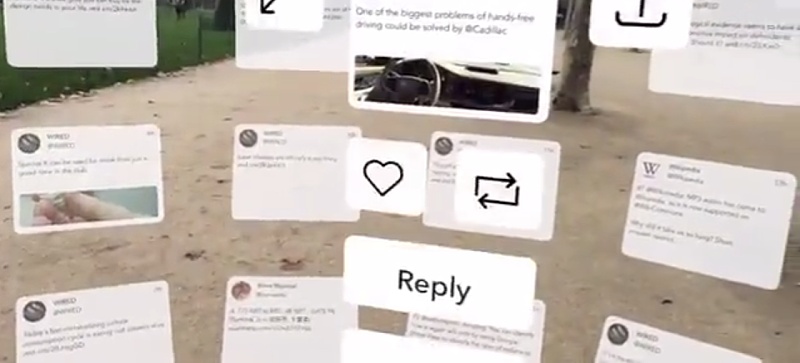

去年年底看到一款名为 TweetReality 的产品，可以浏览 Twitter 的信息流，形态概念与小白墙较为接近，但交互方式仅依赖点击实现。

目前在全球范围内的AR技术创新百花齐放，比如：

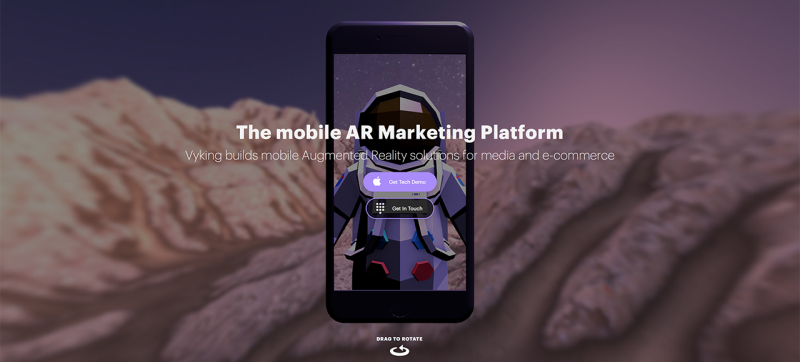

Vyking – 扫描

洛依 – 息投虚拟演唱

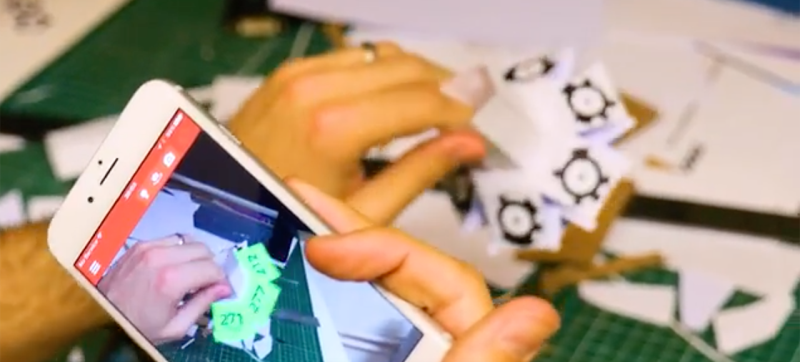

Zappar – 基 Mobile Phone，纯 marker 标志柄，柄3D互。

Hololens – 势互，判断深。

Meta – 距离深虚拟抓取。

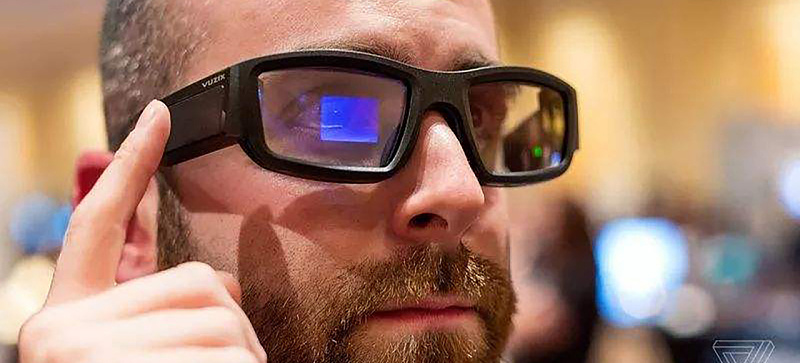

Vuzix – 眼镜框滑互形

小结

AR 的本意是增强现实，使人们在现实世界中，获取一些额外的信息来使现实世界更加丰富。

移端相屏幕展。 Native 身已展载，使户够载效阅读，将、图、视频相屏幕模载展反增阅读难。Apple  ARKit  Google  ARCore 移端备 AR 供支持，移端结 AR 展，偏展视表3D模。

我所理解的增强现实，是能够将增强现实内容以最舒适形式展现给人们，让人们能够直接置身于 AR 世界中看到这些额外的信息内容，不管是 AR眼镜还是全息投影设备等等。许多电影中所呈现的 AR 世界是我们为之努力的未来，这样的未来，还有很长的路要走。

图片素材作者：Julia
