威尔金森功率分配器

在微波工程和电路设计领域，威尔金森功率分配器是一类特定的功率分配器电路，它可以实现输出端口之间的隔离，同时保持所有端口上的匹配条件。 威尔金森设计也可以用作功率组合器，因为它由无源元件组成，因此是互易的。

它使用四分之一波变压器，可以很容易地在印刷电路板上制作成四分之一波线。 也可以使用其他形式的传输线（例如同轴电缆）或集总电路元件（电感器和电容器）。

设计频率下 2 路等分式威尔金森功率分配器常见情况下的散射参数

网络定理规定，除法器不能同时满足所有三个条件（匹配、互惠和无损）。 威尔金森分频器满足前两个（匹配和互惠），不能满足最后一个（无损）。 因此，网络中会发生一些损失。

当端口 2 和端口 3 的信号同相且幅度相等时，不会发生损耗。 在噪声输入到端口 2 和 3 的情况下，端口 1 的噪声电平不会增加，一半的噪声功率会消耗在电阻器中。

通过级联，输入功率可能被分配到任意 n {displaystyle n} -数量的输出。

通过威尔金森分压器进行不等/不对称分配

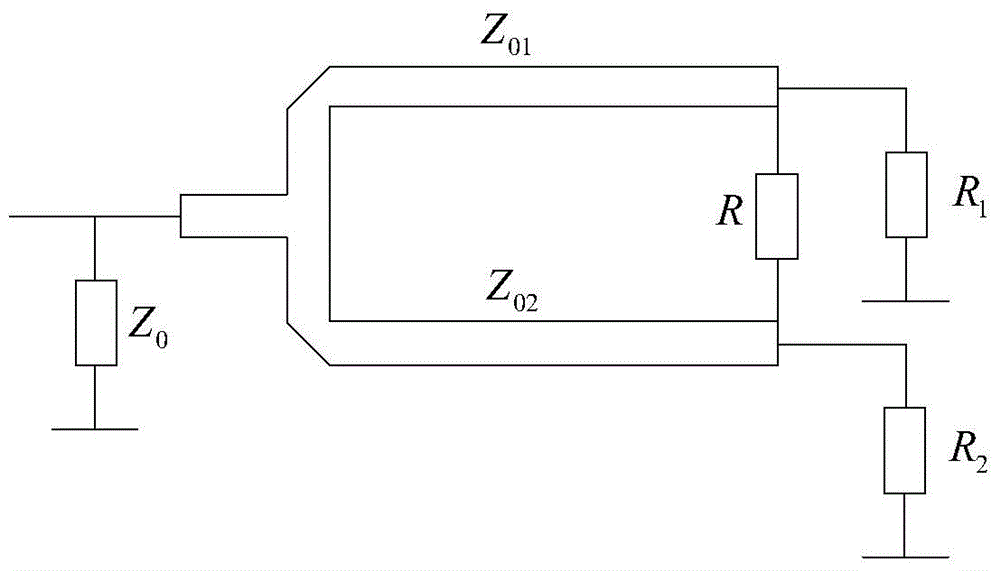

如果端口 2 和端口 3 的臂连接不等阻抗，则可以实现功率的不对称分配。

对于 K = 1 {displaystyle K=1} ，获得等分威尔金森分频器。
